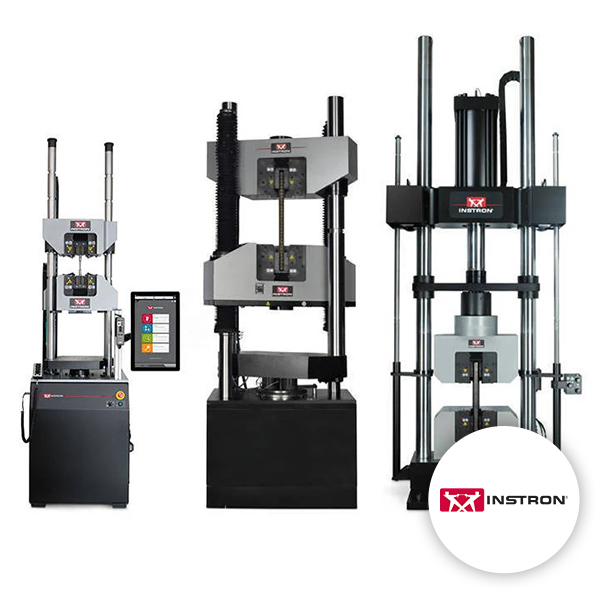

Máquina de Ensaios Hidráulicos e Eletromecânicos até 2000 kN

DX | HDX | HVL | LX | KPX | Electromecânica 5980



Descrição

As Máquina de Ensaios Hidráulicos e Eletromecânicos até 2000 kN da Instron são compostas por sistemas de teste hidráulico de alta capacidade para aplicações de tensão, compressão e flexão.

Variando de 300 kN (67.500 lbf) a 2.000 kN (450.000 lbf), os modelos padrão apresentam colunas de grande diâmetro e componentes robustos para maior rigidez e durabilidade da estrutura. Compreendendo a importância crítica da segurança do operador, esses modelos incorporam materiais, componentes e artesanato de alta qualidade. Projetos personalizados também estão disponíveis em capacidades mais altas ou configurações exclusivas, como quadros somente de compressão.

Bluehill Universal é construído desde o início para interação por toque. O Painel do Operador apresenta grandes pontos de contato para tornar a experiência do utilizador mais simples e inteligente. Ícones e fluxos de trabalho fáceis de entender facilitam o treinamento de novos utilizadores ou experientes, simplificam o treinamento do operador e permitem que comece a testar ainda mais rápido do que nunca.

Os controlos do sistema estão agora mais próximos do que nunca com um novo controlo ergonómico, montado diretamente na estrutura. Os operadores podem usar o aparelho na posição montada ou removido do seu encaixe.

Teclas programáveis ​​personalizáveis

Com 2 botões ‘Soft Key‘ definidos pelo utilizador , o operador pode iniciar uma variedade de comandos. As Soft Keys podem ser definidas por método, permitindo customização para cada teste.

Posicionamento preciso

O botão giratório de ajuste de posição fina com feedback tátil permite o posicionamento preciso da cruzeta em incrementos de 4 μm ao realizar testes sensíveis.

Proteção de Amostra

O Specimen Protect evita que forças indesejadas sejam aplicadas ao Specimen , fazendo automaticamente ajustes finos na cruzeta, protegendo contra danos.

Série Electromecânica 5980

Os sistemas de testes universais Série Electromecânica 5980 têm uma faixa de capacidade de força de até 600 kN e podem realizar testes de tração, compressão, dobra, descascamento, cisalhamento, rasgo, fluência e cíclicos em todas as matérias-primas e produtos acabados. Esses instrumentos de teste são projetados para precisão, construídos para durabilidade e oferecem flexibilidade para requisitos em constante mudança. Eles são projetados com recursos que aumentam a eficiência do teste e melhoram a experiência de teste para o operador.

Estes equipamentos de teste universal de modelo de chão apresentam uma estrutura robusta e resistente que é comumente usada para testar metais e ligas de alta resistência, compostos avançados, estruturas aeroespaciais e automotivas, parafusos, fixadores e chapas de aço. Uma vantagem importante da Série 5980 é a rigidez da estrutura, que é especialmente importante ao testar materiais de alta resistência, como compostos aeroespaciais, ligas metálicas e polímeros cristalinos. Rolamentos pré-carregados e fusos de esferas de precisão, uma travessa grossa, viga de base e correias de transmissão de baixo alongamento contribuem para um melhor desempenho, produzindo valores de módulo e deformação mais precisos e minimizando a energia armazenada durante um teste.

Recursos Série Electromecânica 5980

  • Precisão de medição de carga para +/-0,5% de leitura até 1/1000 da capacidade da célula de carga e taxas de aquisição de dados rápidas e sincronizadas de até 2.500 pontos por segundo.
  • Atende ou supera os requisitos de todas as normas nacionais e internacionais; ou seja, ISO, ASTM, BS, DIN, EN e AFNOR.
  • Milhares de acessórios para atender aos requisitos de teste em praticamente qualquer aplicação ou indústria: biomédica, automotiva, eletrónica, plásticos, metais, compósitos, elastômeros, aeroespacial, têxtil e muito mais.
  • Apoiado pela maior organização global de serviços do setor; fornecendo calibrações de alta qualidade, treinamento, manutenção preventiva e suporte técnico.
  • Handset ergonómico com roda de ajuste fino de posição, duas softkeys programáveis, funções de start, stop and return e de velocidade variável.

Software Universal Bluehill®

Equipado com nosso mais recente software de teste estático, Bluehill ® Universal , e painel do operador opcional criado para otimizar sua interação com a interface de toque, ajuda a garantir a conformidade com a revisão mais recente dos padrões de teste, além de simplificar os fluxos de trabalho.

Segurança

  • A segurança do operador é um componente integral de todos os sistemas de teste da Instron e levou à criação de recursos como parada de emergência, interruptores de limite duplos, protetores de detritos opcionais e protetores de garras pneumáticas para reduzir os riscos de esmagamento.
  • O Specimen Protect evita que forças excessivas sejam aplicadas durante a configuração, protegendo Specimen críticos contra danos.
  • As estruturas da série 5980 detetam e param automaticamente na capacidade máxima da célula de carga para evitar danos à célula de carga, sistema ou acessórios.

DX | HDX | HVL | LX | KPX

Modelos disponíveis
600 N – 2000 kN Capacidades de Força

ESTRUTURAS DE ESPAÇO DE TESTE DUPLO

Espaços de teste separados para testes de tração e compressão
  • DX e HDX

DX: 300 kN, 600 kN | HDX: Capacidades de 1000 kN
Aproveitando o design de dois espaços testado pelo tempo, o DX e o HDX são projetados para testes de tensão, compressão, dobra/flexão e cisalhamento sem a necessidade de remover acessórios específicos da aplicação do espaço de teste de compressão para realizar testes de tensão.

  • HVL

2000 kN Capacidade
Desenvolvido para testes de tensão de alta força, compressão, dobra/flexão e cisalhamento, o HVL apresenta um espaço de teste duplo e curso de teste longo. Construído com materiais e artesanato de alta qualidade, este sistema é ideal para testar metais, fios, fixadores, concreto e madeira.

ESTRUTURAS DE ESPAÇO DE TESTE ÚNICO

  • LX

300 kN Capacidade
Projetado para testes de tensão, compressão, dobra/flexão e cisalhamento de alta capacidade, os Modelos LX apresentam um grande espaço de teste único e uma pegada única.

  • KPX

1500 kN Capacidade
Projetados para testes de tensão, compressão, dobra/flexão e cisalhamento de alta capacidade, os modelos KPX apresentam um espaço de teste único ultra-grande e opções de cruzeta ajustável.

Electromecânica 5980

Modelo59885989
Capacidade de força400 kN600 kN
Espaço de Teste Vertical2050 mm2000 mm
Espaço de Teste Horizontal762 mm762 mm
Faixa de velocidade de teste Mín-Máx (Retorno)0.0001-508 (508) mm/min0.0001-508 (508) mm/min

Vídeos

Documentação

Catálogo Série Industrial Hidráulica Estática
Catálogo Série Electromecânica 5980
