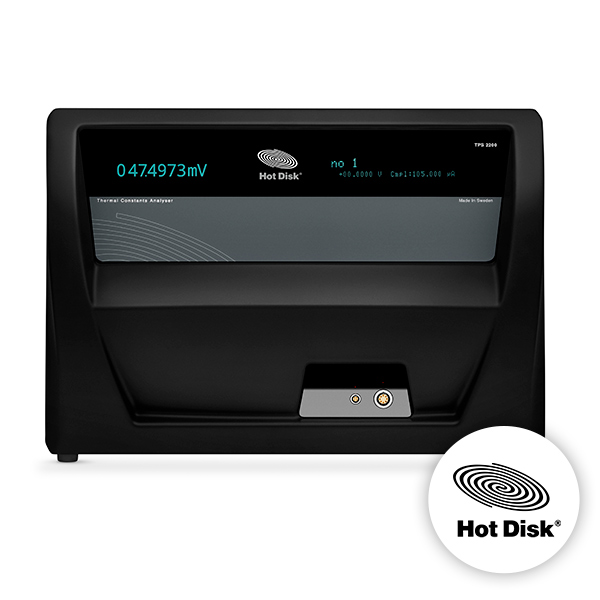

Medidor de Condutividade Térmica Hotdisk

Preço sob consulta

TPS 1000 | TPS 3500 | TPS 2200 | TPS 500s | M1

Descrição

A Hot Disk possibilitou que num só equipamento fossem determinadas as propriedades de transporte térmico: condutividade térmica, difusividade térmica e calor específico. Oferece instrumentos científicos para medir as propriedades de transporte térmico, desde o TPS 3500 de última geração até o modelo Hot Disk M1 .



Os Instrumentos podem ser personalizados com sensores, módulos de medição e acessórios de acordo com os seus desejos, e funcionalidades adicionais são fáceis de integrar conforme o interesse surge.

O seu método é absoluto e não requer calibrações, nem o uso de padrões certificados. Além disto é indiferente ao tipo de amostra, cor e dimensão. O estudo pode ser efetuado em sólidos, pós e líquidos. Uma vasta gama de acessório possibilita o estudo das propriedades descritas em função da temperatura e em ambiente inerte. Com o módulo de software adequado é possível o estudo de materiais anisotrópicos ou altamente isoladores.

Além do hardware, o Hot Disk fornece um software em evolução para controlar a instrumentação, bem como os acessórios, incluindo a chave do sensor e vários tipos de unidades de controlo de temperatura. Com isso, apresentamos um aplicativo complementar que é desenvolvido para usuários do Hot Disk para ter um acesso rápido a um banco de dados de papel para procurar publicações que destacam a técnica do Hot Disk.

Todos esses fatores considerados, a linha de instrumentos TPS provavelmente constitui o sistema mais flexível e acessível do mundo para analisar propriedades de transporte térmico.

Vários modelos disponíveis dependendo da gama de condutividade e do tipo de material.

Novo
O Hot Disk® TPS 1000 é um instrumento poderoso para testes QC, medindo as propriedades de transporte térmico com precisão muito alta. O TPS 1000 é escalável, onde em sua configuração mais básica funciona principalmente como um simples medidor de Condutividade Térmica de preço atraente para testes 1D (através do plano). No entanto, o TPS 1000 também pode ser usado como um medidor específico de capacidade térmica.

Especificações

Modelo TPS 1000
Condutividade Térmica 0,01 a 500 W/m/K.
Difusividade Térmica 0,01 a 300 mm²/s.
Capacidade de aquecimento específico Até 5 MJ/m³K
Tempo de Medição 2,5 a 2560 segundos.
Reprodutibilidade Melhor que 1%
Eficácia melhor que 5%
Intervalo de temperatura  -100 °C a 750 °C
Core instrument: Ambiente
Com Forno: Até 750ºC
Com circulador: -35ºC a 200ºC
Dimensão da menor amostra 2 mm de espessura × 8 mm de largura (círculo ou quadrado) para testes em massa.
0,1 mm de espessura × 15 mm de largura (círculo ou quadrado) para teste de laje.0,01 mm de espessura × 22 mm de largura (círculo ou quadrado) para testes de película fina.
Tipos de sensores disponíveis Todos sensores Kapton, Mica, Teflon
Modelo TPS 3500
Condutividade Térmica 0,005-1800 W / m / K
Difusividade Térmica 0.01 a 1200mm2/s
Capacidade de aquecimento específico Até 5 MJ/m³K
Tempo de Medição 0.1 a 1280 seg.
Reprodutibilidade Melhor que 1%
Eficácia melhor que 5%
Intervalo de temperatura -253ºC a 1000ºC
Core instrument: Ambiente
Com Forno: Até 750ºC (1000ºC sem oxigénio)
Com circulador: -35ºC a 200ºC
Dimensão da menor amostra De 0.5 mm × 2 mm de diâmetro ou quadrado para teste em bulk
0,1 mm × 8 mm de diâmetro ou quadrado para testes em lâmina (slab)
5mm x 2.5mm de diâmetro ou quadrado para testes unidimensionais
Tipos de sensores disponíveis Todos sensores Kapton, Mica, Teflon
Modelo TPS 2200
Condutividade Térmica 0,01-500 W / m / K
Difusividade Térmica 0.01 a 300mm2/s
Capacidade de aquecimento específico Até 5 MJ/m³K
Tempo de Medição 2.5 a 1280 seg.
Reprodutibilidade Melhor que 1%
Eficácia melhor que 5%
Intervalo de temperatura -50ºC a 750ºC
Core instrument: Ambiente
Com Forno: Ambiente a 750ºC
Com circulador: -35ºC a 200ºC
Dimensão da menor amostra De 2 mm × 8 mm de diâmetro ou quadrado para teste em bulk
0,1 milímetros × 15 mm de diâmetro ou quadrado para em lâmina (slab)
Dimensão da maior amostra Ilimitado
Tipos de sensores disponíveis Kapton sensors: 7577, 5465, 5501, 8563, 4922, 5599.
Mica sensors: 5465, 5082, 4921, 4922, 5599.
Teflon sensors: 7577, 5465, 5501
Modelo TPS 500s
Condutividade Térmica 0,03-100 W / m / K, utilizando o método padrão isotrópico
5 a 200 W / m / K, utilizando slab ou métodos unidimensionais
Difusividade Térmica 0.02 a 40mm2/s, utilizando o método padrão isotrópico
2 a 100 mm2/s, utilizando slab ou métodos unidimensionais
Capacidade de aquecimento específico 0.10 to 4.5 MJ/m³K
Tempo de Medição 2.5 a 2560 seg.
Reprodutibilidade 2 % (condutividade térmica)
10 % (difusividade térmica, sensor de raio 6.4 mm)
12 % (aquecimento específico volumétrico, sensor de raio 6.4 mm).
Eficácia melhor que 5%(condutividade térmica)
Intervalo de temperatura -100ºC a 300ºC
Core instrument: Ambiente
Com Forno: Ambiente a 300ºC
Com circulador: -35ºC a 200ºC
Dimensão da menor amostra De 2 mm × 8 mm de diâmetro ou quadrado para testes em massa
0,1 milímetros × 12 mm de diâmetro ou quadrado para testes laje
10 milímetros x 5 mm de diâmetro ou quadrada para testes unidimensional
Dimensão da maior amostra Ilimitada
Tipos de sensores disponíveis Kapton sensors: 7577, 5465, 5501.
Teflon sensors: 7577, 5465, 5501.
Modelo M1
Condutividade Térmica 0,03-100 W / m / K
Tempo de Medição 2.5 a 160seg.
Reprodutibilidade Melhor que 3%
Eficácia melhor que 5%
Intervalo de temperatura 10ºC a 40ºC
Dimensão da menor amostra 10 mm × 40 mm de diâmetro ou quadrado
Dimensão da maior amostra Ilimitada
Tipos de sensores disponíveis Kapton sensor #8563 (9.9mm radius)

Documentação

Catálogo Medidor de Condutividade Térmica TPS 500s
Catálogo Medidor de Condutividade Térmica TPS 2200s
