Montagem Metalográfica: a qualidade da sua análise
Na preparação metalográfica, a montagem é muitas vezes vista como uma etapa com pouca importância, que se faz apenas para poder manusear a amostra durante o desbaste e o polimento. Na prática, é um dos passos que mais influencia a qualidade final da análise, uma vez que uma montagem metalográfica mal realizada pode arredondar bordas, arrancar poros, deformar fases moles ou simplesmente impedir uma preparação metalográfica automatizada e reprodutível.
Neste artigo explicamos os três métodos de montagem em resina mais utilizados em laboratório, a montagem a quente, a frio sob vácuo e por cura UV. Para estes métodos, apresentamos os equipamentos Buehler que a Scansci disponibiliza para cada um: o SimpliMet 4000, o SimpliVac™ e o SimpliUV.
Porque é que a montagem metalográfica é tão importante?
Antes de uma amostra poder ser desbastada e polida, precisa geralmente de ser embutida num bloco de resina. Este bloco:
- Facilita o manuseamento de amostras pequenas, irregulares ou frágeis;
- Protege bordas e revestimentos, essenciais em análises de camadas, tratamentos superficiais ou falhas por corrosão;
- Permite a preparação automática em equipamentos de desbaste/polimento, que exigem amostras com geometria e diâmetro padronizados;
- Preenche poros e vazios, evitando que produtos de desbaste ou polimento fiquem retidos e contaminem análises posteriores.
A escolha do método de montagem (a quente, a frio ou UV) depende do material, da sensibilidade térmica da amostra, da presença de porosidade e do volume de amostras a processar por dia.
Montagem a Quente: SimpliMet 4000
A montagem a quente é o método clássico para laboratórios com elevado volume de amostras, especialmente metais e ligas que suportam calor e pressão sem alteração microestrutural significativa. O processo consiste em compactar a resina sobre a amostra, sob temperatura e pressão controladas, dentro de um molde.
A Prensa de montagem a quente SimpliMet 4000 foi desenvolvida pela Buehler para responder a laboratórios com utilização intensiva, prioriza a facilidade de uso e a rapidez do ciclo para manter o seu processo em andamento. Além disso, o espaçador Duplex permite a produção de duas montagens num único ciclo.
Principais características técnicas:
| Especificação | |
| Operação | Automática |
| Diâmetro dos moldes | 25, 30, 40 e 50 mm (1 a 1,5 polegadas) |
| Amostras em simultâneo | 1 ou 2 (montagem duplex) |
| Pressão | Ajustável em incrementos de 50 psi (5 bar); pré-carga até 350 psi (24 bar) para amostras delicadas |
| Tempo de aquecimento | Selecionável entre 1 e 20 minutos |
| Temperatura | 50 °C – 220 °C |
| Arrefecimento | Ajustável em incrementos de 10 s, manual ou automático (Smart Cool, até 40 °C) |
| Função especial | Modo Termoplasmático, com parâmetros automáticos para resinas termoplásticas como a TransOptic™ |
Vantagens práticas:
- A montagem duplex permite montar duas amostras no mesmo ciclo, praticamente sem aumento de tempo, o que, em termos de produtividade, pode duplicar a capacidade do laboratório sem ocupar mais espaço de bancada.
- A função Smart Cool, Arrefecimento Inteligente, ajusta automaticamente o arrefecimento até à amostra atingir uma temperatura segura para manuseamento (40 °C), protegendo o operador e a integridade da montagem.
- A pré-carga de pressão gradual é particularmente útil para amostras frágeis ou porosas, evitando fraturas durante a compactação inicial.
- Interface simples, com todos os parâmetros acessíveis no painel frontal, reduzindo erros de operação.
Este equipamento é indicado sempre que o material a analisar tolera calor e pressão: a grande maioria dos metais e ligas metálicas usados em controlo de qualidade, ensaios de materiais e falhas em componentes mecânicos.
Montagem a Frio sob Vácuo: SimpliVac™
Nem todos os materiais podem passar por temperatura e pressão elevadas. Amostras sensíveis ao calor, revestimentos, materiais compósitos, cerâmicos porosos, placas eletrónicas ou peças com geometrias delicadas beneficiam de montagem a frio, em que a resina (normalmente epóxi) é vertida líquida em torno da amostra e cura à temperatura ambiente.
O desafio da montagem a frio tradicional é a porosidade: sem intervenção, bolhas de ar ficam retidas dentro dos poros da amostra, comprometendo a retenção de bordas e a qualidade da imagem em microscopia. É aqui que entra o Sistema de vácuo SimpliVac™, programável e digital da Buehler para montagem a frio em epóxi.
Principais características técnicas:
| Especificação | |
| Tipo de operação | Automático, com programação digital |
| Diâmetro da câmara/moldes | 240 mm (9,4 in) |
| Fonte de vácuo | Ar comprimido |
| Programação | N.º de ciclos, nível de vácuo e tempo sob vácuo definível pelo utilizador |
Vantagens práticas:
- O grande diâmetro da câmara permite processar simultaneamente um volume elevado de amostras, incluindo peças maiores, na mesma bandeja.
- A impregnação otimizada de poros é conseguida através de tubos dispensadores associados a uma mesa giratória incorporada, que permite verter a resina epóxi enquanto a amostra já está sob vácuo, eliminando o ar retido e melhorando significativamente a retenção de bordas.
- A programação de múltiplos ciclos sem intervenção manual garante consistência entre lotes de amostras e reduz o tempo ativo do operador.
O Sistema de vácuo SimpliVac™ é especialmente valioso em laboratórios que analisam falhas por corrosão, revestimentos, peças fundidas com porosidade ou qualquer amostra em que a preservação de bordas e a ausência de contaminação por ar retido sejam críticas.
Montagem por Cura UV: SimpliUV

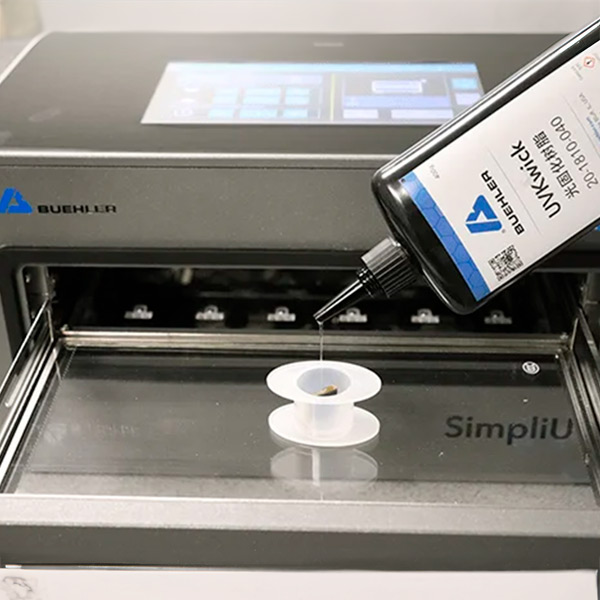

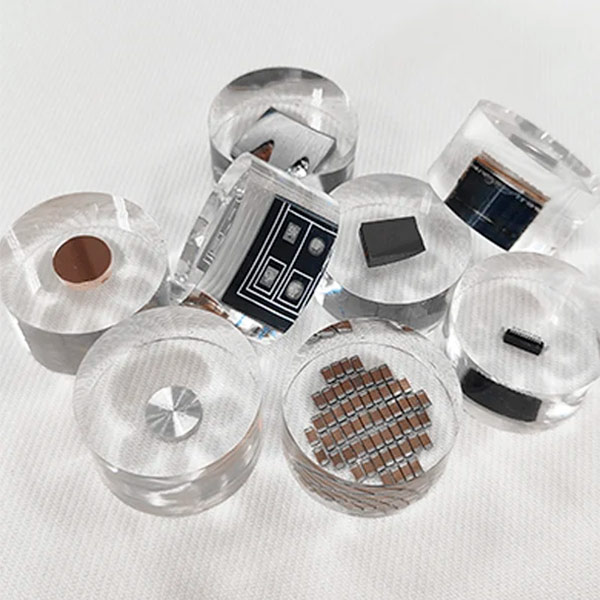

A montagem UV é a alternativa mais recente e representa uma mudança relevante face aos sistemas tradicionais de epóxi ou acrílico a frio. Em vez de depender de uma reação química iniciada pela mistura de dois componentes, a resina Buehler UVKwick é formulada para curar por exposição a luz ultravioleta, sem necessidade de misturar ou agitar.

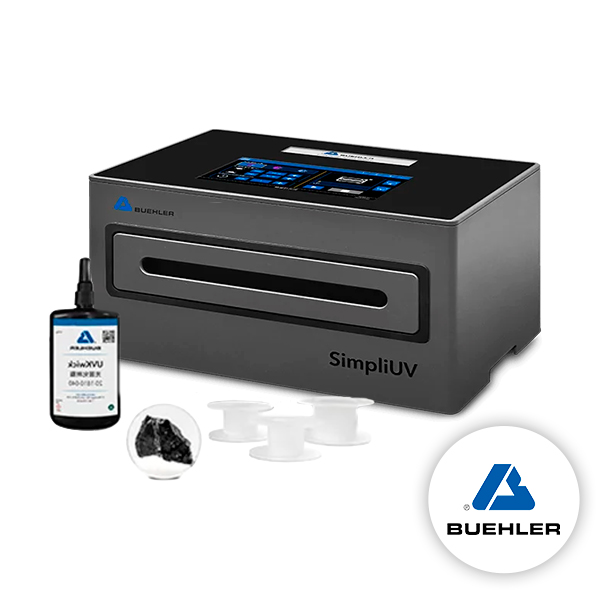

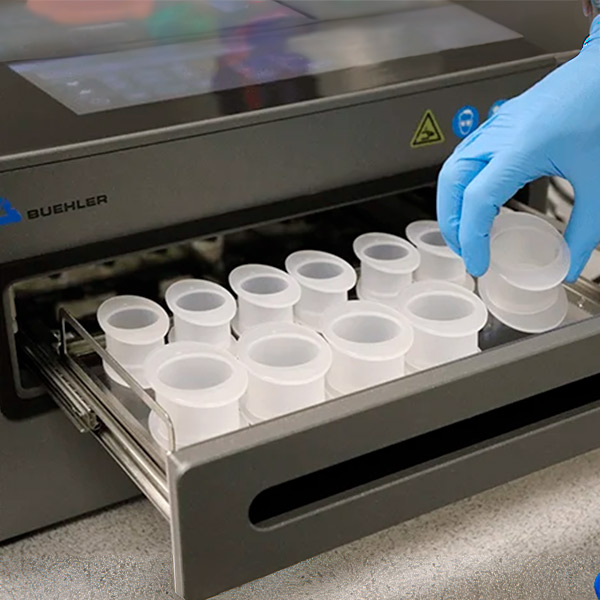

O Sistema UV para cura de resina a frio SimpliUV funciona em conjunto com a resina UVKwick e os moldes transparentes UVKups, formando um sistema fechado e simplificado de montagem a frio.
Principais características técnicas:
| Especificação | |
| Alimentação | 50/60 Hz, monofásico |
| Dimensões | 450 x 330 x 250 mm |
| Peso | 28,5 kg |
| Área útil para amostras | 321 x 165 x 40 mm |
| Capacidade | Até 20 amostras simultâneas (depende do tamanho do molde) |
| Comprimentos de onda LED | 365 nm, 395 nm e 460 nm |
| Programas | Até 9 programas personalizáveis |
Principais vantagens:
- Sem mistura nem agitação, a resina está pronta a usar, o que reduz erros de operação, desperdício de material e tempo de preparação.
- Iluminação LED uniforme, garantindo uma cura consistente independentemente da posição da amostra na gaveta.
- Ciclos de cura muito mais rápidos do que a montagem em epóxi, em poucos minutos até cerca de 40 minutos para amostras mais sensíveis ao calor, sendo a Buehler o único fornecedor a permitir esta variação do tempo de cura.
- Rendimento elevado, com capacidade para curar até 20 amostras em simultâneo (ou até 24 amostras de 25 mm por ciclo).
- Resultados com maior transparência e menor contração do que os sistemas acrílicos UV tradicionais, o que facilita a observação da amostra através da montagem quando necessário.
Quando escolher UV em vez de epóxi convencional?
Se a contração dimensional for o fator mais crítico da aplicação, o epóxi tradicional continua a ser preferível, uma vez que, os sistemas UV/acrílicos tendem a apresentar maior contração. Em contrapartida, para laboratórios que valorizam velocidade, ausência de mistura e produtividade, o SimpliUV é uma solução muito mais eficiente. Vale ainda notar que, amostras com geometrias muito complexas ou elevada porosidade podem impedir que a luz UV atinja toda a resina, pelo que a montagem UV nem sempre é a opção mais adequada nesses casos — e que a resina UVKwick não curada pode inclusivamente ser combinada com o sistema de vácuo do SimpliVac para otimizar a impregnação de poros antes da cura.
Como escolher o equipamento certo?
Resumindo os três equipamentos e as respetivas aplicações típicas:
| Equipamento | Método | Melhor indicado para |
| SimpliMet 4000 | Montagem a quente | Metais e ligas resistentes ao calor/pressão; laboratórios de alto volume que precisam de rapidez e produtividade |
| SimpliVac™ | Montagem a frio sob vácuo | Amostras porosas, sensíveis ao calor ou com necessidade de excelente retenção de bordas |
| SimpliUV | Montagem a frio por cura UV | Laboratórios que procuram rapidez, ausência de mistura e elevado rendimento, sem os inconvenientes dos acrílicos tradicionais |
Muitos laboratórios acabam por combinar mais do que um destes métodos, consoante o tipo de amostra que recebem, e é frequente encontrar o SimpliVac e o SimpliUV a trabalhar em complementaridade, uma vez que a resina UVKwick pode ser processada sob vácuo antes da cura final.
A montagem é a base de toda a preparação metalográfica: uma escolha incorreta de método ou equipamento pode comprometer o resultado de todo o processo, desde o desbaste até a análise microscópica final. A gama Buehler disponibilizada, SimpliMet 4000, SimpliVac™ e SimpliUV, cobre os três principais métodos de montagem do mercado, permitindo a cada laboratório escolher (ou combinar) a solução mais adequada ao tipo de amostra, ao volume de trabalho e aos requisitos de qualidade da análise.
Para mais informações técnicas, catálogos ou um orçamento personalizado para o seu laboratório, a equipa Scansci está disponível para ajudar a identificar a melhor solução de montagem metalográfica para a sua aplicação.
